      He cambiado el titulo porque se que así curioseáis, :whistle: además porque veo enorme al tío ese que besa la luna.
      Con motivo del eclipse de Luna, me entro ganas de usar mi cámara de vídeo-vigilancia otra vez, en planetas y estrellas no va muy bien, pero con La Luna sale una luna bonita. Aunque yo sabía que la relación: aumento-imagen en la pantalla, dejaba el diámetro por fuera de la esta sin poder ver la luna entera, pensé que la solución seria usar un telescopio de pocos aumentos. Así que eche mano de mi tasco 50/600, pero cual fue mi decepción que La Luna seguía siendo mayor que la pantalla. Charlando con Antonio del Toro, me dijo que la solución es un reductor focal, y como hay muchas cosillas caseras por internet me dije: voy a ver si puedo hacer uno.

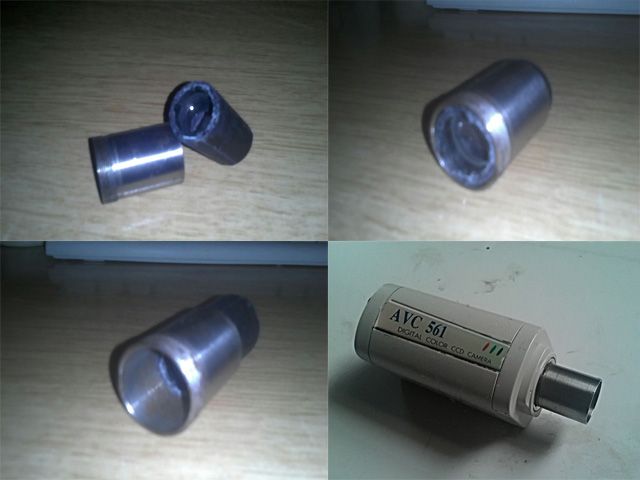

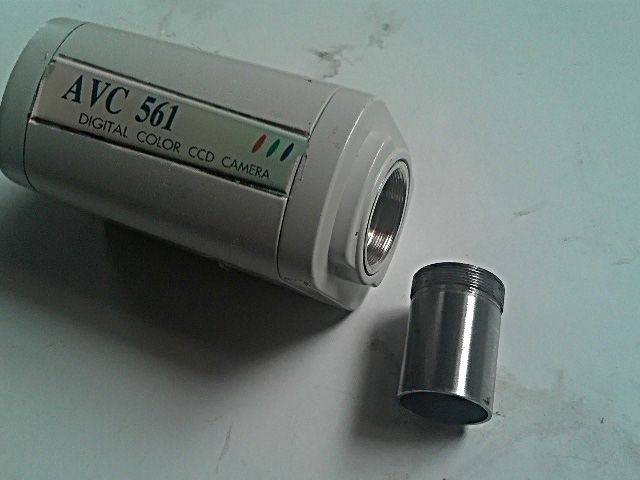

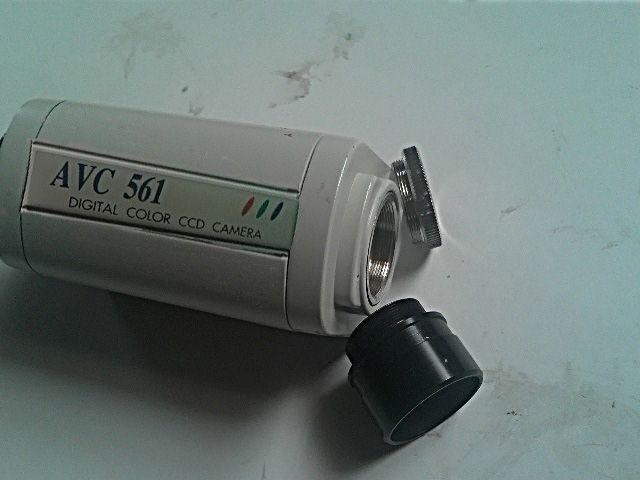

      Mi cámara es esta, tiene 2 casquillos, uno plata como de empalme y otro negro de 32mm creo de diámetro.

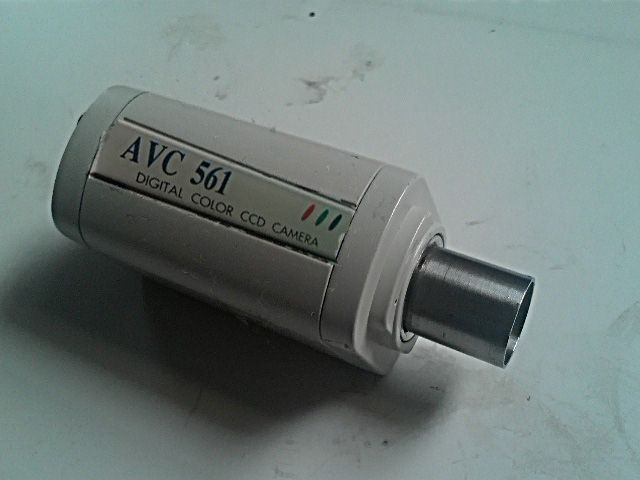

      Como ese casquillo no entraba en el telescopio mío, en cierta ocasión, Antonio, me torneo un casquillo de 25mm

      Esta era la imagen que daba la cámara por un proyector. Como veis es más grande que la pantalla

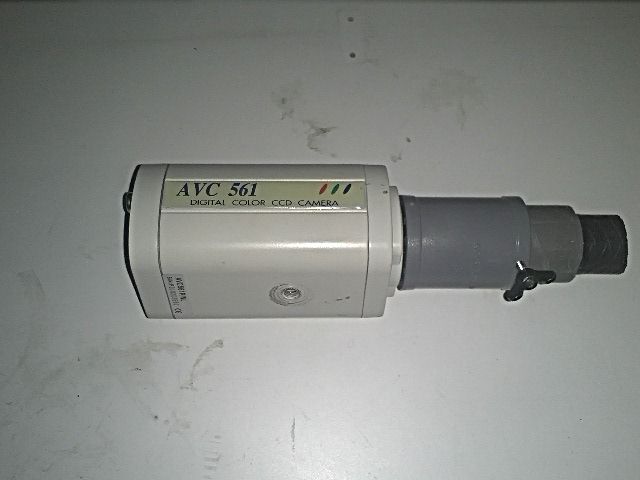

      Según vi en internet, cogí unos cuantos tubos de pvc y una malísima lente de unos 30mm de diámetro, y monte este invento usando como conección la arandela plata

      Quedo muy bastante bien para el trabajo que me pegue.

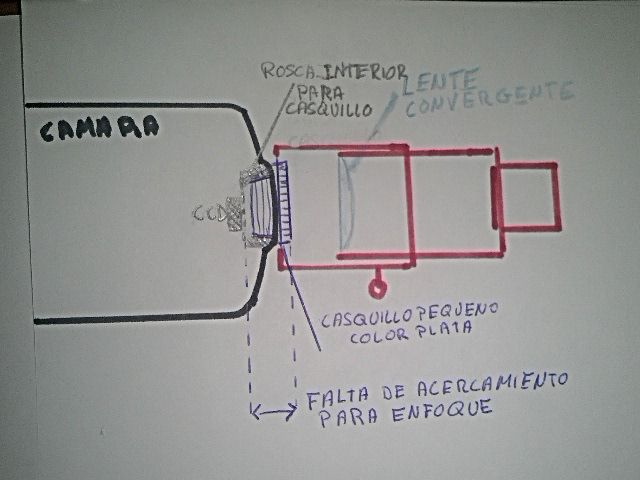

      La imagen había perdido mucha calidad de enfoque creo que por falta de acercamiento entre la lente y el ccd dela cámara. Y además seguía si entrar en la pantalla. Os dejo el esquema por eso del acercamiento.

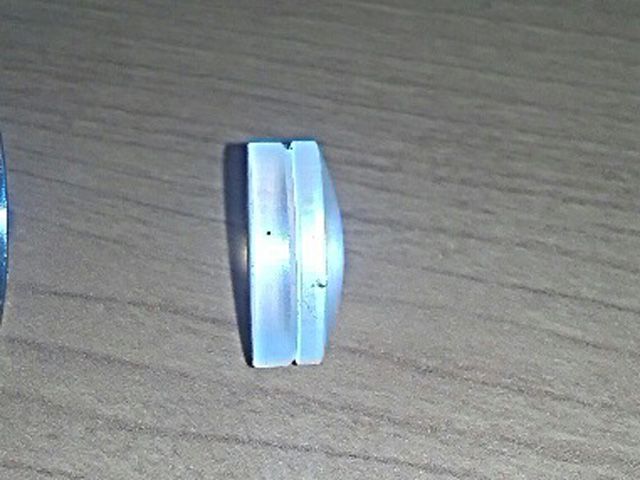

      Para solucionarlo, tenia también unos prismáticos de los moros medio desalmados por ahí. Así que busque una lente de menos diámetro a ver si podía acercarla al ccd. Y dentó del ocular de los prismáticos había un doblete de unos 17mm de diámetro.Eas lente entrarías por dentro del casquillo sin tubos de PVC.
      Pues invento fuera y casquillos de 25mm directamente en la cámara. Metí la lente casi a tope con la ccd y aunque de mala imagen ¡La Luna era ya mas pequeña!

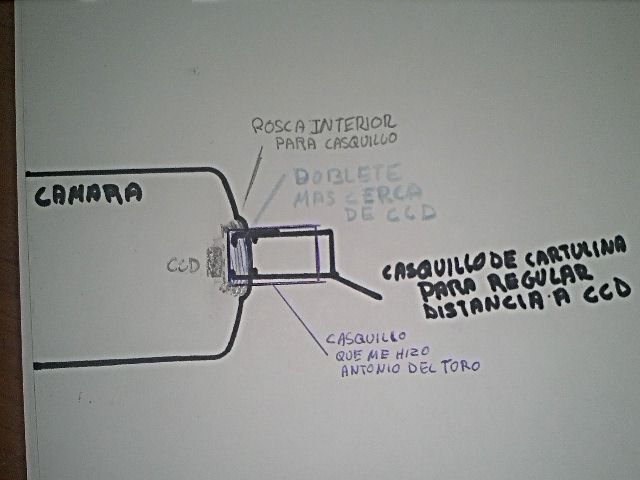

      Este seria el esquema del nuevo planteamiento, para que no falten dibujitos.

      Lo monte con cartulina y cola esperando que enfocara medio bien y asi quedo. Un tubo de cartulina que se desplaza dentro del casquillo de 25mm para mi telescopio

      Bueno pues ya esta, tras manipular dos o tres veces la posición del nuevo reductor tengo al hombre que besa la luna, enfocado y entero dentro de la pantalla de proyección.

      Como decía Aníbal del equipo A ¡me encanta que las cosas salgan bien!

      Attachments:
      • 008.jpg
      #10765
      Foto del avatarMiguelangel
      Participante

        Pues interesante sí que es…¿Podrías poner alguna foto de la Luna ahora que está para que veamos el resultado?
        Ánimo!!!!

        #10767
        Foto del avatarAnónimo

          jejeje estaba en ello. parece que solo deja cargar 8 fotos cada vez. ya esta completo

          #10768
          Foto del avatarAnónimo

            buenoooo y el titulo tambien se ha comio un pedazo :crash:

            #10772
            Foto del avatarMiguelangel
            Participante

              ¡¡Comorrr??Jajajajajaj
              las mandas o qué????? :roflmao:

              #10773
              Foto del avatarEloy Tendero
              Participante

                Muy bien explicado y entretenido, cada día se aprenden cosas nuevas 🙂
                Un saludo

                #10779
                Foto del avatarAnónimo

                  Gracias Eloy, lo entretenido va a ser ver el eclipse con tantas luces de la feria. Ya colgare fotos…
